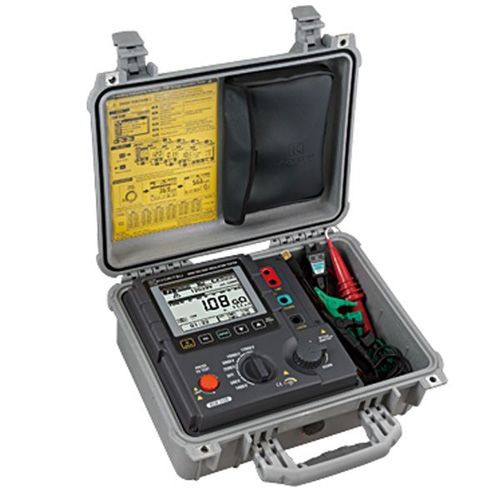

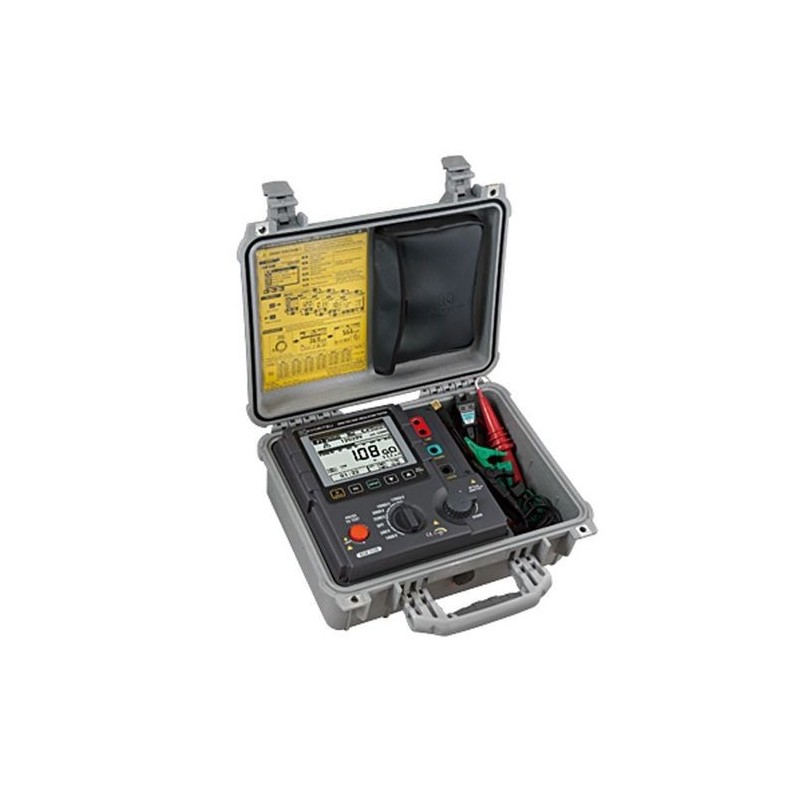

KYORITSU 3128 Insulation Tester High Voltage

Spesifikasi Produk KYORITSU 3128 Insulation Tester High Voltage

RESISTANSI INSULASI
Uji Tegangan

• • • • 500V/1000V/2500V/5000V/10000V/12000V

Nilai Pengukuran Maksimum

• • • • 500GΩ/1TΩ/2.5TΩ/5TΩ/35TΩ

Akurasi

• • • • 400k~50GΩ ± 5%rdg ± 3dgt/800k~100GΩ ± 5%rdg ± 3dgt/2M~250GΩ ± 5%rdg ± 3dgt/4M~500GΩ ± 5%rdg ± 3dgt/8M~1TΩ ± 5%rdg ± 3dgt
      • 50G~500GΩ ± 20%rdg/100G~1TΩ ± 20%rdg/250G~2.5TΩ ± 20%rdg/500G~5TΩ ± 20%rdg/1T~10TΩ ± 20%rdg
      • 10T ~ 35TΩ Nilai yang ditampilkan, tapi akurasi tidak dijamin

Sirkuit Arus Pendek

• • • • Maksimal 5.0mA

Beban resistor untuk output tegangan

• • • • 0.5MΩ atau lebih/1MΩ atau lebih/2.5MΩ atau lebih/5MΩ atau lebih/20MΩ atau lebih/24MΩ atau lebih

TEGANGAN OUTPUT
Tegangan

• • • • 500V/1000V/2500V/5000V/10000V/12000V

Akurasi Monitor

• • • • ± 10% ± 20V/± 10% ± 20V/± 10% ± 20V/± 10% ± 20V/± 10% ± 20V/± 10% ± 20V

Akurasi Output

• • • • 0~+20%/0~+10%/0~+10%/0~+10%/-5~+5%/-5~+5%

Rentang yang dipilih

• • • • 50~600V (5V)/610~1200V (10V)/1225~3000V (25V)/3050~6000V (50V)/6100~10000V (100V)/10100~12000V (100V)

PENGUKURAN TEGANGAN
Rentang Pengukuran

• • • • DCV : ± 30~ ± 600V, ACV : 30~600V (50/60Hz)

Akurasi

• • • • ± 2%rdg ± 3dgt

PENGUKURAN ARUS
Rentang Pengukuran

• • • • 0.00nA~2.40mA
      • (Tergantung pada resistansi isolasi)

PENGUKURAN KAPASITANSI
Rentang Pengukuran

• • • • 5.0nF~50.0µF/5.0nF~1.0µF
      • (display rentang : 5.0nF~50.0µF)

Akurasi

• • • • ± 5%rdg ± 5dgt

Penahan Tegangan

• • • • AC8770V : antara garis terminal dan lampiran / 5 detik (50/60Hz)
      • AC6880V : antara pengukuran terminal dan lampiran / 5 detik (50/60Hz)
      • AC2330V : antara daya konektor dan lampiran / 5 detik (50/60Hz)

Suhu Penggunaan dan Rentang Kelembaban

• • • • -10ºC~50ºC /kelembaban relatif 85% atau kurang
      • (ketika penggunaan dengan daya eksternal suplai tegangan, tanpa kondensasi)
      • 0ºC~40ºC /kelembaban relatif 85% atau kurang
      • (ketika penggunaan dengan baterai, tanpa kondensasi)

Suhu Penyimpanan dan Rentang Kelembaban

• • • • -20ºC~60ºC /kelembaban relatif 75% atau kurang (tanpa kondensasi)

Standar Berlaku

• • • • IEC 61010-1 CAT.IV 600, IEC 61010-031, IEC 61326, IEC 60529 (IP64) : dengan posisi cover tertutup

Sumber Daya

• • • • Penyimpanan baterai isi ulang Lead (12V)
      • Waktu pengisian selama. 8 jam / suplai daya AC (100V ~ 240V, 50 / 60Hz)
      • Pengukuran yang terus menerus selama 4 jam
      • (beban 100MΩ pada rentang isolasi resistensi 12000V)
      • Selama 2 jam
      • (Pemakaian arus Maksimum dalam kisaran sementara dan  arus nilai yang dipertahankan.)

Ukuran (L x W x D)

• • • • 330 × 410 × 180mm

Berat

• • • • 9kg (termasuk baterai)

Aksesoris

• • • • 7170 (Kabel Utama), 7224A (Kabel tanah), 7225A (Kabel Penjaga), 7226A (Garis probe), 7227A (Garis probe dengan penjepit alligator), 8029 (Sambung prod), 8212 - USB - W (USB adaptor dengan software KEW Windows),
      • Instruksi manual, Sertifikat Kalibrasi

Opsional

• • • • 7254 (Garis Panjang probe dengan penjepit alligator)

Country of origin

• • • • Japan

Ringkasan Produk KYORITSU 3128 Insulation Tester High Voltage

Kyoritsu 3128 High Voltage Insulation Tester, yang digunakan untuk mengukur nilai tahanan / resistan dari isolasi yang membungkus bahan pengantar yang digunakan pada kabel listrik. Kerusakan pada isolasi akan mengakibatkan kebocoran tegangan listrik yang dapat membahayakan penggunanya. Kyoritsu 3128 ini telah terbukti di dunia internasional, walaupun banyak pula pesaing produsen alat ukur namun posisi nya sampai saat ini tidak tergantikan apa lagi di negara asalnya Jepang.

• • • • Insulation resistansi tester tegangan tinggi yang dikontrol dengan mikroprosesor dengan fungsi – fungsi diagnostik.
      • Sangat cocok digunakan untuk menganalisa insulasi kabel – kabel trafo, motor, generator, switch tekanan tinggi, insulator, instalasi kawat, dsb.
      • 6 rentang pengukuran : 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 12000 V.
      • Tampilan display besar dengan indikator bargraph dengan backlight.
      • Memori internal yang dapat menyimpan hingga 43.000 data.
      • Desain yang kokoh dan kuat untuk penggunaaan dilapangan dengan
      • IP64 (posisi cover tertutup).

Berat dan Ukuran Produk KYORITSU 3128 Insulation Tester High Voltage

Ukuran (L x W x D)

• • • • 330 × 410 × 180mm

Berat

• • • • 9kg (termasuk baterai)
