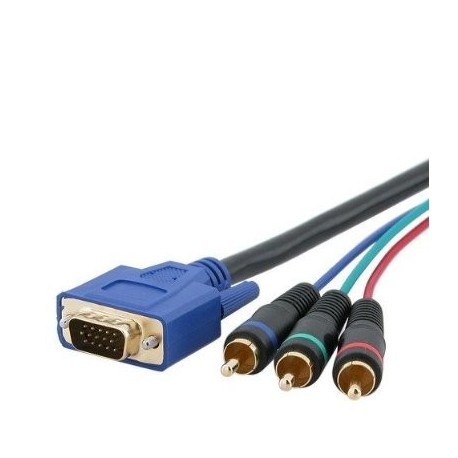

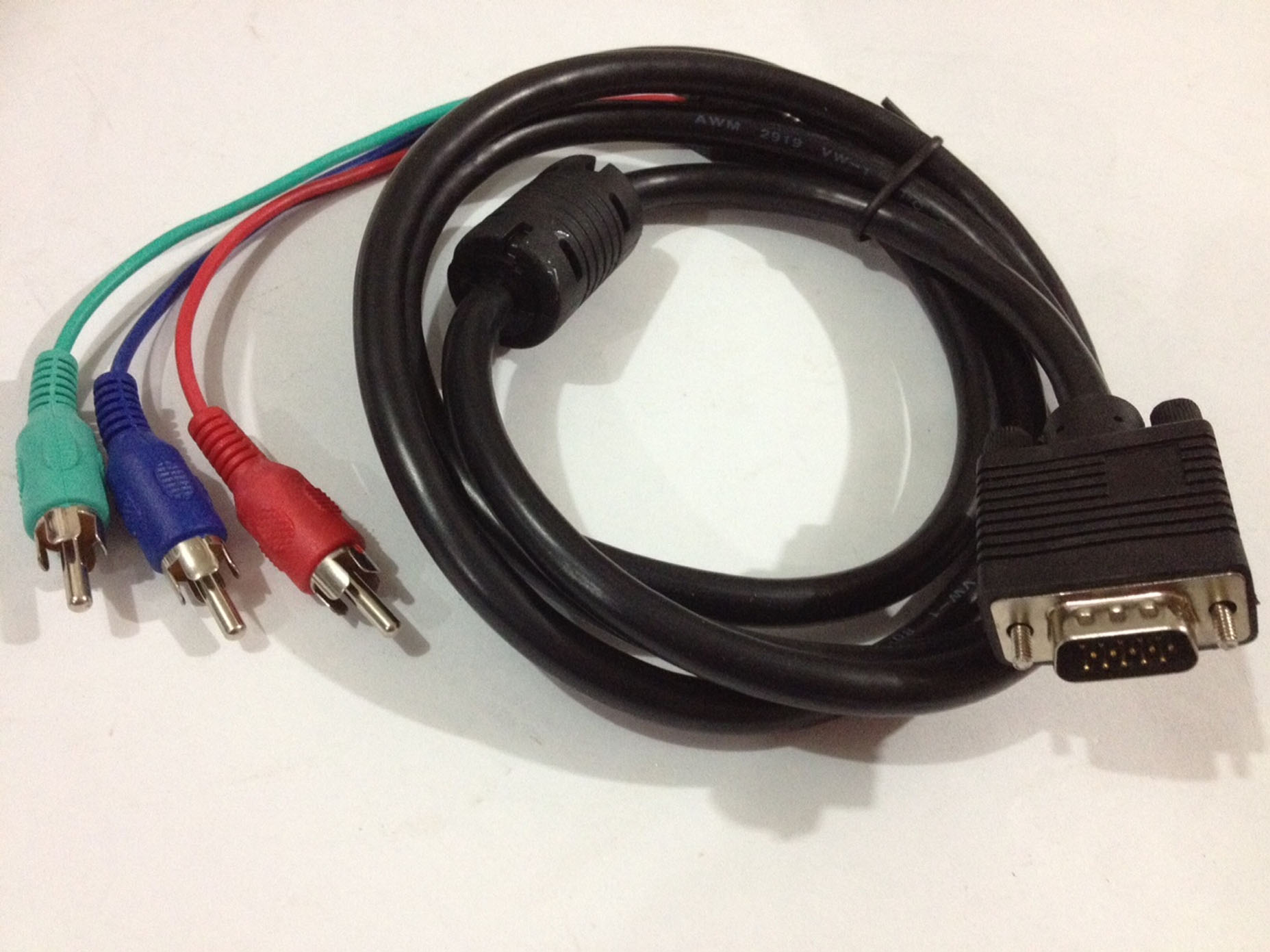

VGA to RCA Kabel 1.5 Meter

Spesifikasi Produk VGA to RCA Kabel 1.5 Meter

Catatan: Kabel ini tidak akan memungkinkan Anda untuk menghubungkan sumber komponen video Anda ke monitor komputer dengan input VGA, kecuali monitor khusus memiliki kemampuan ini. Kebanyakan tidak. Silakan cek dengan produsen TV atau monitor sebelum memesan kabel ini.

Video komponen merupakan sinyal video yang telah terpecah menjadi dua atau lebih saluran komponen. Dalam penggunaan populer, mengacu pada jenis komponen video analog (CAV) informasi yang ditransmisikan atau disimpan sebagai tiga sinyal terpisah. Video komponen dapat dibandingkan dengan komposit video ( NTSC , PAL atau SECAM ) di mana semua informasi video digabungkan menjadi sinyal line-level tunggal yang digunakan dalam televisi analog . Seperti, kabel komponen-video komposit tidak membawa audio dan sering dipasangkan dengan kabel audio.Ketika digunakan tanpa kualifikasi lain istilah video komponen biasanya mengacu analog

Analog video komponen
Mereproduksi sinyal video pada perangkat layar (misalnya, Tabung sinar katoda (CRT)) adalah proses langsung rumit oleh banyak sumber sinyal. DVD , VHS , komputer dan video game konsol semua menyimpan, mengolah dan mengirimkan sinyal video menggunakan metode yang berbeda, dan sering masing-masing akan menyediakan lebih dari satu pilihan sinyal. Salah satu cara untuk menjaga kejelasan sinyal adalah dengan memisahkan komponen sinyal video sehingga mereka tidak saling mengganggu. Sebuah sinyal dipisahkan dengan cara ini disebut "video komponen". S-Video , RGB dan YP B P R sinyal terdiri dari dua atau lebih sinyal yang terpisah, dan dengan demikian semua sinyal komponen video. Untuk sebagian besar aplikasi tingkat konsumen, analog video komponen yang digunakan, namun komponen video digital menjadi semakin umum di kedua komputer dan home theater aplikasi. Video komponen mampu membawa berbagai sinyal, seperti 480i , 480p , 576i , 576p , 720p , 1080i , 1080p dan seterusnya. Banyak baru high definition TV mendukung penggunaan komponen video hingga resolusi asli mereka.RGB analog video komponen

Sebuah konektor VGA 15-pin untuk komputer pribadi.

Sebuah konektor SCART 21-pin.
Berbagai RGB (merah, hijau, biru) standar video komponen analog (misalnya, RGBS, RGBHV, RGsB) menggunakan kompresi tidak dan tidak memaksakan batas nyata pada kedalaman warna atau resolusi, tapi membutuhkan besar bandwidth yang membawa sinyal dan mengandung banyak data yang berlebihan karena setiap channel biasanya mencakup banyak gambar hitam dan putih yang sama. Sebagian besar komputer modern menawarkan sinyal ini melalui port VGA . Banyak televisi, terutama di Eropa, memanfaatkan RGB melalui SCART konektor. Semua game arcade, selain vektor awal dan permainan hitam dan putih, menggunakan monitor RGB.

Analog RGB secara perlahan jatuh dari nikmat sebagai komputer memperoleh kejelasan lebih baik menggunakan DisplayPort atau Digital Visual Antarmuka (DVI) koneksi digital, sementara sistem home theater semakin mendukung High-Definition Multimedia Interface (HDMI), sebagian karena koneksi analog tidak dapat dengan mudah dibuat untuk mendukung manajemen hak digital . RGB tidak pernah umum di Amerika Utara untuk elektronik konsumen seperti S-Video dianggap cukup untuk digunakan konsumen, meskipun RGB digunakan secara luas dalam instalasi komersial, profesional dan high-end.

Selain sinyal warna merah, hijau dan biru, RGB membutuhkan dua sinyal tambahan untuk menyinkronkan tampilan video. Beberapa metode yang digunakan:

komposit sync, di mana sinyal horisontal dan vertikal dicampur bersama pada kawat yang terpisah (S dalam RGBS)sync terpisah, di mana horizontal dan vertikal masing-masing pada kawat mereka sendiri (H dan V di RGBHV, juga akronim HD / VD, berarti defleksi horisontal / defleksi vertikal , yang digunakan)sync pada hijau, di mana sinyal sync komposit overlay pada kawat yang digunakan untuk mengangkut sinyal hijau (SOG, Sync pada G, atau RGsB).

sync pada merah atau sync pada biru, di mana sinyal sync komposit overlay di kedua kabel merah atau biruSync komposit adalah umum di Eropa SCART skema sambungan (menggunakan pin 17 [tanah] dan 19 [komposit-out] atau 20 [komposit-in]). Kadang-kadang penuh video komposit sinyal digunakan untuk memberikan sinyal sync, kebanyakan TV akan menafsirkan ini dengan benar, tetapi sering monitor komputer akan mampu menangani data video tambahan dan dengan demikian tidak akan menampilkan gambar dengan benar (atau kadang-kadang tidak sama sekali). Sinyal video komposit sync penuh membutuhkan empat kabel - merah, hijau, biru dan sinkronisasi. Jika kabel yang terpisah digunakan, kabel sync biasanya berwarna kuning (seperti standar untuk video komposit) atau putih.

Sync terpisah paling umum dengan VGA , digunakan di seluruh dunia untuk analog monitor komputer . Ini kadang-kadang dikenal sebagai RGBHV, sebagai pulsa sinkronisasi horisontal dan vertikal dikirim dalam saluran terpisah. Mode ini membutuhkan lima konduktor. Jika kabel terpisah yang digunakan, garis sync biasanya berwarna kuning (H) dan putih (V), [ 1 ] yellow (H) dan hitam (V), atau abu-abu (H) dan hitam (V). Sync on Green (SOG) kurang umum, dan sementara beberapa monitor VGA mendukungnya, paling tidak. Sony adalah pendukung besar SOG, dan sebagian besar monitor mereka (dan mereka PlayStation garis konsol video game) menggunakannya. Seperti perangkat yang menggunakan video komposit atau S-video, perangkat SOG membutuhkan sirkuit tambahan untuk menghapus sinyal sync dari jalur hijau. Sebuah monitor yang tidak dilengkapi untuk menangani SOG akan menampilkan gambar dengan warna hijau yang ekstrim, jika ada gambar sama sekali, ketika diberi masukan SOG.Sync pada merah dan sync pada biru bahkan jarang daripada sync pada hijau, dan biasanya hanya digunakan dalam peralatan khusus tertentu.

video komponen keluar pada perangkat elektronik konsumen.

Selanjutnya jenis komponen sinyal video analog tidak menggunakan komponen merah, hijau dan biru yang terpisah melainkan komponen berwarna, disebut luma , yang memberikan informasi kecerahan (seperti dalam video hitam-putih). Ini menggabungkan dengan satu atau lebih warna-membawa komponen, disebut chroma , yang hanya memberikan informasi warna. Kedua S-Video komponen video output (dua sinyal terpisah) dan YP B P R komponen video output (tiga sinyal terpisah) terlihat pada pemutar DVD adalah contoh dari metode ini.

Mengkonversi video ke luma dan kroma memungkinkan untuk subsampling kroma , metode yang digunakan oleh JPEG dan MPEG skema kompresi untuk mengurangi kebutuhan penyimpanan untuk foto dan video (masing-masing).YP B P R skema biasanya apa yang dimaksud ketika orang bicara tentang video komponen hari ini.  Banyak pemain konsumen DVD, display, proyektor video dan perangkat video lainnya menggunakan bentuk sambungan video. Koneksi ini umumnya dan keliru diberi label dengan istilah seperti "YUV", "Y / RY / BY" dan Y, BY, RY. Ini tidak akurat karena YUV , YP B P R , dan Y BY RY berbeda dalam faktor skala mereka.

Ketika digunakan untuk menghubungkan sumber video ke layar video di mana baik dukungan 4:3 dan 16:9 format tampilan, standar televisi PAL memberikan sinyal pulsa yang secara otomatis akan beralih layar dari satu format ke yang lain.

Type

       Pasif
