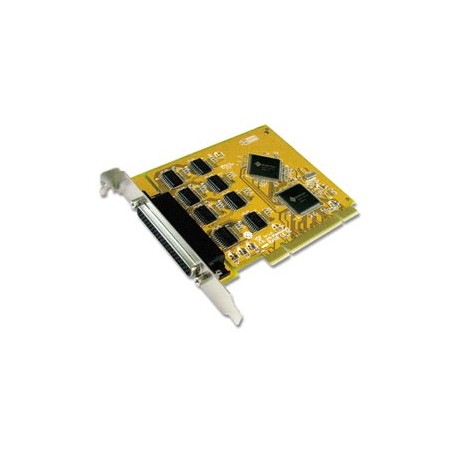

Sunix SER5066A 8-port RS-232 Universal PCI Serial Board

Spesifikasi produk Sunix SER5066A 8-port RS-232 Universal PCI Serial Board

Description
Product Description

• 8-port RS-232 Universal PCI Serial Board

Serial Communication
Interface

• RS-232

Controller

• SUNIX SUN1999 (16C950 UART Compatible)

Bus

• Universal PCI 64/32bit 3.3V/5V PCI Ver 3.0, 2.3, 2.2, 2.1

No. of Port

• 8-port

IRQ & IO

• Assigned by System

FIFO

• 128 byte (Hardware)

Signal

• TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Baud rate

• 50 bps to 115.2 Kbps

Data bit

• 5,6,7,8

Stop bit

• 1,1.5,2

Parity

• None, Even, Odd, Space, Mark

Flow Control

• None, Xon/Xoff, RTS/CTS

Protection

• ±2KV ESD protection for each signal Human Body Model (HBM)

PCB connector

• DB62 Female

Driver Support
Microsoft Client

• Windows XP/Vista/7/8 (X86/X64)

Microsoft Server

• Windows 2000/2003/2008/2012 (X86/X64)

Microsoft Embedded

• Windows CE5.0/6.0/XP Embedded/POS Ready 2009/Embedded System 2009/Embedded Standard 7

Linux

• Linux 2.4.x / 2.6.x / 3.x

DOS

• DOS

FreeBSD

• FreeBSD 5.3~5.5 / 6.0~6.4

QNX

• QNX 6.3.2/6.4.0
• * IBM OS/2

WARP 3/WARP 4

• * SCO UnixWare

UnixWare

• 7.1.3/7.1.4/ Open Server 5.0.7/6.0
• * Sun Microsystems

Solaris 10

• Note : “ * ” Supported by special inquiry.

Regulatory Approvals
Hardware

• EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, FCC Part 15 Class B, BSMI: CNS13438, C-Tick: CISPR22 AS/NZS, RoHS

Software

• Microsoft WHQL Windows
• • Microsoft Client: XP/Vista/7/8 (X86/X64)
• • Microsoft Server: 2000/2003/2008/2012 (X86/X64)

Environment
Operation Temperature

• 0 to 60°C (32 to 140°F)

Operation Humidity

• 5 to 95% RH

Storage Temperature

• -20 to 85°C (-4 to 185°F)

Dimension
PCB Dimension

• 125 x 100 mm

Bracket

• Standard 121 mm

Bracket Space

• 1

Ringkasan produk Sunix SER5066A 8-port RS-232 Universal PCI Serial Board

SUNIX SER5066A, Universal PCI papan komunikasi serial, memungkinkan pengguna untuk menambah atau memperluas delapan RS-232 port pada sistem berbasis PC.

Kartu ini kompatibel dengan kedua 64/32-bit arsitektur PCI mendukung 3,3 dan 5V Bus, yang memungkinkan untuk dipasang di hampir semua sistem berbasis PC. SUNIX kartu SER5066A memiliki 128-byte onboard, FIFO penyangga dan kompatibel dengan 16C950 UART spesifikasi.

Hal ini dirancang dengan SUNIX UART controller, SUN1999 dan juga dibangun dengan banyak SUNIX fitur canggih dan teknologi, sehingga solusi terbaik untuk aplikasi komersial dan industri otomasi.
