Ubiquiti PBE-5AC-620 PowerBeam ac High-Performance airMAX Bridge

Spesifikasi Produk Ubiquiti PBE-5AC-620 PowerBeam ac High-Performance airMAX Bridge

Processor

• • • • Atheros MIPS 74 Kc, 720 MHz

Memory

• • • • 128 MB DDR2, 8 MB flash

Networking Interface

• • • • 1 x 10/100/1000 Ethernet port

Operating Frequency

• • • • 5725 - 5850 MHz

Wind Loading

• • • • 872 N at 200 km/h (196 lbf at 125 mph)

Wind Survivability

• • • • 200 km/h (125 mph)

Channel Sizes

• • • • PtP Mode: 10/20/30/40/50/60/80 MHz
      • PtMP Mode: 10/20/30/40 MHz

Polarization

• • • • Dual linear

ESD/EMP Protection

• • • • Air: ± 24 kV
      • Contact: ± 24 kV

Antenna
Gain

• • • • 28 dBi

Maximum VSWR

• • • • 1.6:1

Built-In Mechanical Downtilt

• • • • +15° to -15° (built-in)

Output PowerTX Power specifications

• • • • Modulation: airMAX ac
      • Data Rate: 1 x BPSK (½)
      • Average TX: 24 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 2 x QPSK (½)
      • Average TX: 24 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 2 x QPSK (¾)
      • Average TX: 24 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 4 x 16QAM (½)
      • Average TX: 24 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 4 x 16QAM (¾)
      • Average TX: 24 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 6 x 64QAM (2/3)
      • Average TX: 23 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 6 x 64QAM (¾)
      • Average TX: 23 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 6 x 64QAM (5/6)
      • Average TX: 22 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 8 x 256QAM (¾)
      • Average TX: 20 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 8 x 256QAM (5/6)
      • Average TX: 20 dBm
      • Tolerance: ± 2 dB
      • RX Power specifications
      • Modulation: airMAX ac
      • Data Rate: 1 x BPSK (½)
      • Sensitivity: -96 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 2 x QPSK (½)
      • Sensitivity: -95 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 2 x QPSK (¾)
      • Sensitivity: -92 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 4 x 16QAM (½)
      • Sensitivity: -90 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 4 x 16QAM (¾)
      • Sensitivity: -86 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 6 x 64QAM (2/3)
      • Sensitivity: -83 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 6 x 64QAM (¾)
      • Sensitivity: -77 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 6 x 64QAM (5/6)
      • Sensitivity: -74 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 8 x 256QAM (¾)
      • Sensitivity: -69 dBm
      • Tolerance: ± 2 dB
      • Modulation: airMAX ac
      • Data Rate: 8 x 256QAM (5/6)
      • Sensitivity: -65 dBm
      • Tolerance: ± 2 dB

Power Supply

• • • • 24 V, 0.5 A Gigabit PoE

Power Method

• • • • Passive PoE (pairs 4, 5+; 7, 8 return)

Power Consumption

• • • • 8.5 W maximum

LED Indicators

• • • • 1 x Power
      • 1 x LAN
      • 4 x WLAN

Signal Strength LEDs

• • • • Software-adjustable to correspond to custom RSSI levels

Enclosure

• • • • Outdoor UV stabilized plastic

Mounting

• • • • Pole-mount kit (included)

Operating Temperature

• • • • -40 to +158°F (-40 to +70°C)

Operating Humidity

• • • • 5 to 95% (non-condensing)

Testing

• • • • Salt Fog: IEC 68-2-11 (ASTM B117),
      • Equivalent: MIL-STD-810 G method 509.5
      • Vibration: IEC 68-2-6
      • Temperature Shock: IEC 68-2-14
      • UV: IEC 68-2-5 at 104°F (40°C), Equivalent: ETS 300 019-1-4
      • Wind-Driven Rain: ETS 300 019-1-4,
      • Equivalent: MIL-STD-810 G method 506.5

Regulatory Approvals

• • • • FCC, IC, CE, and RoHS

Berat dan ukuran Ubiquiti PBE-5AC-620 PowerBeam ac High-Performance airMAX Bridge

Dimensions

• • • • 24.41 x 24.41 x 15.20" (62.00 x 62.00 x 38.60 cm)

Weight

• • • • 14.11 lb (6.40 kg)

Shipping Info
Shipping Weight

• • • • 25.0 lb

Box Dimensions (WxHxD)

• • • • 28.0 x 9.5 x 29.0

Isi Paket Produk Ubiquiti PBE-5AC-620 PowerBeam ac High-Performance airMAX Bridge

Ringkasan produk Ubiquiti PBE-5AC-620 PowerBeam ac High-Performance airMAX Bridge

Feature :

• • • • Atheros MIPS 74Kc, 720 MHz Processor
      • 128 MB DDR2, 8 MB Flash Memory
      • 480+ Mb/s Transfer Speed
      • 30+ Km Range
      • airOS v7 Operating System
      • Time Division Multiple Access (TDMA)
      • InnerFeed Technology
      • Multi-Radio Architecture
      • Next Generation airMAX ac Technology
      • Selectable Channel Width

PBE - 5AC - 620 PowerBeam ac High-Performance Airmax Bridge dari Ubiquiti Networks cocok untuk penyebaran CPE membutuhkan kinerja maksimal . Sebuah desain hidangan reflektor dengan milik Airmax teknologi ac , menawarkan peningkatan latency , imunitas kebisingan, skalabilitas , dan meningkat secara signifikan kinerja throughput hingga 450 + Mb / s dan juga menawarkan berbagai 30 + km . The InnerFeed teknologi mengintegrasikan radio ke dalam feedhorn dari antena , sehingga tidak ada kebutuhan untuk kabel untuk menghubungkan radio ke antena . Hal ini meningkatkan kinerja sementara menghilangkan kerugian kabel . Mesin Airmax Ubiquiti dengan adat IC meningkatkan latency TDMA dan skalabilitas jaringan . Silikon kustom menyediakan hardware kemampuan akselerasi ke scheduler Airmax , untuk mendukung kecepatan data yang tinggi dan modulasi padat digunakan dalam teknologi ac Airmax .

kebisingan Imunitas

The PowerBeam ac mengarahkan energi RF dalam beamwidth ketat . Dengan fokus dalam satu arah , blok ac PowerBeam atau spasial menyaring kebisingan , untuk meningkatkan kekebalan kebisingan . Fitur ini penting di daerah ramai dengan sinyal RF lain dari frekuensi yang sama atau mirip .

Desain terpadu

Teknologi Ubiquiti InnerFeed mengintegrasikan radio ke dalam feedhorn dari antena , sehingga tidak ada kebutuhan untuk kabel . Hal ini meningkatkan kinerja karena menghilangkan kerugian kabel . Menampilkan kinerja tinggi dan desain mekanik inovatif, PowerBeam ac serbaguna dan hemat biaya untuk menyebarkan .

AirOS

Dirancang untuk meningkatkan kegunaan , AirOS v7 adalah sistem operasi ditingkatkan untuk Ubiquiti Airmax ac . Mendukung Airmax ac protokol dan memiliki jarak Point-to -Point ( PTP ) modus Link . Ini menawarkan lebar saluran dipilih dari 10/20/30/40/50/60/80 MHz di PTP dan 10/20/30/40 MHz di PTMP . Selain itu , PowerBeam ini memiliki otomatis / manual transmisi kontrol daya , pilihan jarak otomatis ( ACK waktu ) , dan keamanan WPA2 yang kuat .

kegunaan Perangkat

AirOS menawarkan perangkat tambahan kegunaan seperti perubahan dinamis konfigurasi * , validasi input instan , teknologi HTML5 , optimasi untuk perangkat mobile , statistik perangkat rinci , array yang komprehensif alat diagnostik , termasuk kabel Ethernet tes , diagnostik RF , dan AirView spektrum analyzer .

Canggih RF Analytics

perangkat Airmax ac fitur arsitektur multi-radio untuk daya ditingkatkan mesin analisis RF. Prosesor independen pada kekuatan PCBA kedua, radio berdedikasi, yang menganalisis spektrum penuh 5 GHz dan setiap simbol yang diterima untuk menyediakan Anda dengan analisis RF maju di industri. Data dari analisis spektrum dan kinerja pemantauan RF ditampilkan pada tab utama dan AirView Spectrum analyzer dari AirOS V7.

Real-Time Pelaporan

Tab utama menampilkan informasi RF seperti, gigih Kesalahan RF Vector Magnitude (EVM) diagram konstelasi, Carrier untuk Gangguan-plus-Noise Ratio (CINR) histogram, dan Signal-to-Noise Ratio plot (SNR) seri waktu.

Analisis spektral

AirView memungkinkan Anda untuk mengidentifikasi tanda tangan kebisingan dan berencana jaringan Anda untuk meminimalkan gangguan kebisingan. AirView terus memantau kebisingan lingkungan, mengumpulkan poin data energi secara real-time spektral pandangan, dan membantu mengoptimalkan pilihan saluran, desain jaringan, dan kinerja nirkabel. AirView berjalan di latar belakang tanpa menonaktifkan link nirkabel, sehingga tidak ada gangguan jaringan.Dalam AirView, ada tiga pandangan spektral, yang masing-masing mewakili data yang berbeda. Air terjun merupakan energi agregat dikumpulkan untuk masing-masing frekuensi, gelombang merupakan energi agregat dikumpulkan, dan ambient latar belakang tingkat kebisingan merupakan energi suara ditampilkan sebagai fungsi dari frekuensi. AirView menyediakan fungsionalitas spektrum kuat, menghilangkan kebutuhan untuk menyewa atau membeli peralatan tambahan untuk melakukan survei lokasi.

Airmax Teknologi

Tidak seperti standar Wi-Fi protokol, Time Division Multiple Access Ubiquiti (TDMA) AirMax protokol memungkinkan setiap klien untuk mengirim dan menerima data menggunakan slot waktu pra-ditunjuk dijadwalkan oleh AP pengendali cerdas. Metode slot waktu ini menghilangkan tabrakan hidden node dan memaksimalkan efisiensi airtime, sehingga teknologi Airmax memberikan peningkatan kinerja dalam latency, imunitas kebisingan, skalabilitas, dan throughput dibandingkan dengan sistem outdoor lainnya di kelasnya. Dengan prioritas QoS Cerdas ditugaskan untuk suara / video untuk mulus mengalir ia mampu kecepatan tinggi, link carrier-class dengan jarak jauh.

Airmax ac Teknologi

The Airmax teknologi ac meningkatkan keuntungan dari protokol TDMA proprietary. Mesin Airmax Ubiquiti dengan adat IC meningkatkan latency TDMA dan skalabilitas jaringan. Silikon kustom menyediakan hardware kemampuan akselerasi ke scheduler Airmax, untuk mendukung kecepatan data yang tinggi dan modulasi padat digunakan dalam teknologi ac Airmax.

Terobosan Throughput

Airmax ac mendukung kecepatan data yang tinggi, yang membutuhkan modulasi padat, 256QAM adalah peningkatan yang signifikan dari 64QAM, yang digunakan dalam Airmax. Dengan penggunaan proprietary Airmax teknologi ac, produk Airmax ac mendukung hingga 450 + Mb / s nyata TCP / IP Throughput hingga tiga kali lipat throughput produk Airmax standar.

Desain Teknik Inovatif

Mounting bracket dari PowerBeam menawarkan 20 ° dari uptilt dan 10 ° dari downtilt, sementara mounting bracket menawarkan ± 15 ° kemiringan. Hanya kunci tunggal diperlukan untuk me-mount ac PowerBeam pada tiang. Pakan antena dapat terlepas dengan menekan tombol. Pengencang Its GEOMET-dilapisi untuk meningkatkan ketahanan korosi bila dibandingkan dengan pengencang berlapis seng. Piring dan kurung terbuat dari baja galvanis yang dilapisi bubuk untuk ketahanan korosi ditingkatkan. Desain braket tiang mencegah cat dari yang dihapus dari kurung logam untuk meningkatkan ketahanan korosi.

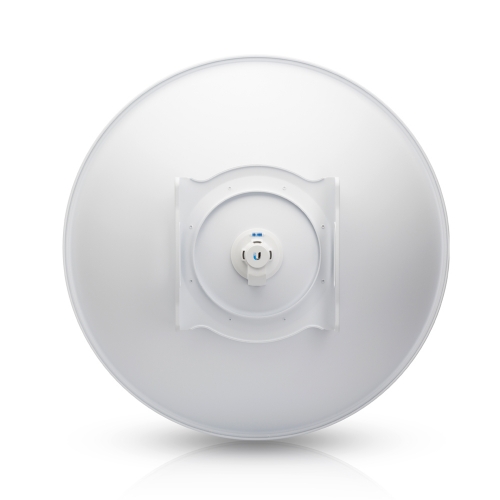

Gallery Image Produk Ubiquiti PBE-5AC-620 PowerBeam ac High-Performance airMAX Bridge
