Ubiquiti PBE-M5-300 PowerBeam airMAX Bridge

Spesifikasi Produk Ubiquiti PBE-M5-300 PowerBeam airMAX Bridge

Processor

• Atheros MIPS 74Kc, 560 MHz

Memory

• 64 MB DDR2, 8 MB flash

Networking Interface

• 1 x 10/100 Ethernet port

Power
Power Supply

• 24 V, 0.5 A PoE adapter

Power Method

• Passive PoE (pairs 4, 5+, 7, 8 return)

Maximum Power Consumption

• 6 W

TX Power Specifications

• Output Power: 26 dBm
• Modulation: 802.11a
• Data Rate: Average TX: Tolerance
• 6 to 24 Mb/s: 26 dBm: ± 2 dB
• 36 Mb/s: 25 dBm: ± 2 dB
• 48 Mb/s 24: dBm: ± 2 dB
• 54 Mb/s 23: dBm: ± 2 dB
• Modulation: 802.11n/airMAX
• Data Rate: Average: TX Tolerance
• MCS0: 26 dBm: ± 2 dB
• MCS1: 25 dBm: ± 2 dB
• MCS2: 25 dBm: ± 2 dB
• MCS3: 25 dBm: ± 2 dB
• MCS4: 24 dBm: ± 2 dB
• MCS5: 23 dBm: ± 2 dB
• MCS6: 23 dBm: ± 2 dB
• MCS7: 23 dBm: ± 2 dB
• MCS8: 26 dBm: ± 2 dB
• MCS9: 25 dBm: ± 2 dB
• MCS10: 25 dBm: ± 2 dB
• MCS11: 25 dBm: ± 2 dB
• MCS12: 24 dBm: ± 2 dB
• MCS13: 23 dBm: ± 2 dB
• MCS14: 23 dBm: ± 2 dB
• MCS15: 23 dBm: ± 2 dB

RX Power Specifications

• Output Power: 26 dBm
• Modulation: 802.11a
• Data Rate: Sensitivity: Tolerance
• 6 to 24 Mb/s: -94 dBm minimum: ±2 dB
• 36 Mb/s: -80 dBm: ± 2 dB
• 48 Mb/s: -77 dBm: ± 2 dB
• 54 Mb/s: -75 dBm: ± 2 dB
• Modulation: 802.11n/airMAX
• Data Rate: Sensitivity: Tolerance
• MCS0: -96 dBm: ± 2 dB
• MCS1: -95 dBm: ± 2 dB
• MCS2: -92 dBm: ± 2 dB
• MCS3: -90 dBm: ± 2 dB
• MCS4: -86 dBm: ± 2 dB
• MCS5: -83 dBm: ± 2 dB
• MCS6: -77 dBm: ± 2 dB
• MCS7: -74 dBm: ± 2 dB
• MCS8: -95 dBm: ± 2 dB
• MCS9: -93 dBm: ± 2 dB
• MCS10: -90 dBm: ± 2 dB
• MCS11: -87 dBm: ± 2 dB
• MCS12: -84 dBm: ± 2 dB
• MCS13: -79 dBm: ± 2 dB
• MCS14: -78 dBm: ± 2 dB
• MCS15: -75 dBm: ± 2 dB

Antenna
Gain

• 22 dBi

VSWR

• 1.5:1.0 (maximum)

Built-In Mechanical Downtilt

• 20°

Polarization

• Dual linear

Operating Frequency

• Worldwide: 5170 - 5875 MHz
• USA: 5725 - 5850 MHz

Wind Loading :

• 200.2 N at 200 km/hour (45 lbf at 125 mph)

Wind Survivability

• 200 km/hour (125 mph)

LED Indicator Specifications
LEDs

• 1 x Power
• 1 x LAN
• 4 x WLAN

Signal Strength LEDs

• Software-adjustable to correspond to custom RSSI levels

Channel Size Support
Channel Sizes

• 5/8/10/20/30/40 MHz

Tests
Salt Fog Test

• IEC 68-2-11 (ASTM B117)
• Equivalent: MIL-STD-810 G method 509.5

Vibration Test

• IEC 68-2-6

Temperature Shock Test

• IEC 68-2-14

UV Test

• IEC 68-2-5 at 104°F (40°C)
• Equivalent: ETS 300 019-1-4

Wind-Driven Rain Test

• ETS 300 019-1-4
• Equivalent: MIL-STD-810 G method 506.5

Environmental
Operating Temperature

• -40 to +158°F (-40 to +70°C)

Operating Humidity

• 5 to 95% (non-condensing)

Compliance and Approvals
Compliance

• RoHS

Wireless Approvals

• FCC, IC, CE

Other
Mounting

• Pole-mount kit

ESD/EMP Protection

• Air: ± 24 kV
• Contact: ± 24 kV

Berat dan ukuran Ubiquiti PBE-M5-300 PowerBeam airMAX Bridge

Physical Characteristics
Enclosure

• Outdoor UV stabilized plastic

Dimensions

• 12.8 x 12.8 x 10.0" (32.5 x 32.5 x 25.6 cm)

Weight

• 2.65 lb (1.20 kg)

Shipping Info
Shipping Weight

• 4.25 lb

Box Dimensions (WxHxD)

• 11.9 x 8.9 x 15.8

Isi Paket Produk Ubiquiti PBE-M5-300 PowerBeam airMAX Bridge

Package Contens :

• Pole-Mount Kit
• PoE Adapter (24V, 0.5A)
• Limited 1-Year Warranty

Ringkasan produk Ubiquiti PBE-M5-300 PowerBeam airMAX Bridge

PBE - M5-300 PowerBeam Airmax Bridge dari Ubiquiti Networks memiliki desain mekanik yang inovatif . PowerBeam ini mendukung hingga 150+ Mb / s nyata TCP / IP Throughput . Ini mengarahkan energi RF dalam beamwidth ketat . Dengan fokus dalam satu arah , blok PowerBeam atau spasial menyaring kebisingan, sehingga kekebalan kebisingan meningkat . Fitur ini penting di daerah yang penuh sesak dengan sinyal RF lain dari frekuensi yang sama atau mirip .
Teknologi Ubiquiti InnerFeed mengintegrasikan radio ke dalam feedhorn dari antena , sehingga tidak ada kebutuhan untuk kabel . Hal ini meningkatkan kinerja karena menghilangkan kerugian kabel . Memberikan peningkatan kinerja dari prosesor yang cepat yang PowerBeam serbaguna dan biaya yang efektif untuk menyebarkan .

Teknologi

Airmax Teknologi

Time Division Ubiquiti protokol Multiple Access ( TDMA ) AirMax memungkinkan setiap klien untuk mengirim dan menerima data menggunakan slot waktu pra - ditunjuk , dijadwalkan oleh AP pengendali cerdas . Metode Slot menghilangkan tabrakan hidden node dan memaksimalkan efisiensi airtime . Ini memberikan peningkatan kinerja yang signifikan dalam latency , throughput, dan skalabilitas dibandingkan dengan semua sistem outdoor lainnya di kelasnya .QoS cerdas : Prioritas diberikan kepada suara / video untuk mulus streaming.Skalabilitas : kapasitas tinggi dan skalabilitas .Long Distance : Mampu link kecepatan tinggi , carrier- class.

SOFTWARE

AirOS

AirOS adalah serbaguna Ubiquiti teknologi firmware. Ini adalah teknologi intuitif, dan tidak memerlukan pelatihan untuk beroperasi. Di balik antarmuka pengguna adalah arsitektur firmware kuat, yang memungkinkan performa tinggi, outdoor multi-point jaringan. PowerBeam menggunakan AirOS 5, yang menyediakan keuntungan tambahan, termasuk Airmax dukungan protokol, pilihan saluran otomatis, perubahan konfigurasi dinamis, validasi input instan, penggunaan teknologi HTML5, dan optimasi untuk perangkat mobile.

AirView

Terpadu AirView memberikan canggih spektrum fungsi seperti air terjun, gelombang. Real-time spektral views memungkinkan operator untuk mengidentifikasi tanda tangan kebisingan dan berencana jaringan mereka untuk meminimalkan gangguan kebisingan. Air terjun agregat energi dari waktu ke waktu untuk setiap frekuensi. Gelombang agregat energi dikumpulkan. Fitur real-time menunjukkan energi secara real time sebagai fungsi dari frekuensi. Rekaman mengotomatiskan AirView untuk merekam dan hasil laporan.

AirControl

AirControl adalah kuat dan intuitif, aplikasi manajemen server jaringan berbasis web, yang memungkinkan operator untuk pusat mengelola seluruh jaringan perangkat Ubiquiti. Ini fitur peta jaringan, status perangkat memantau, upgrade firmware massa, akses Web UI, mengelola kelompok perangkat, dan penjadwalan tugas.

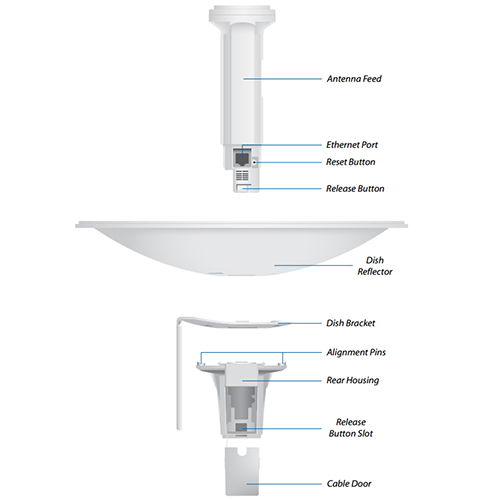

Gallery Image Produk Ubiquiti PBE-M5-300 PowerBeam airMAX Bridge
