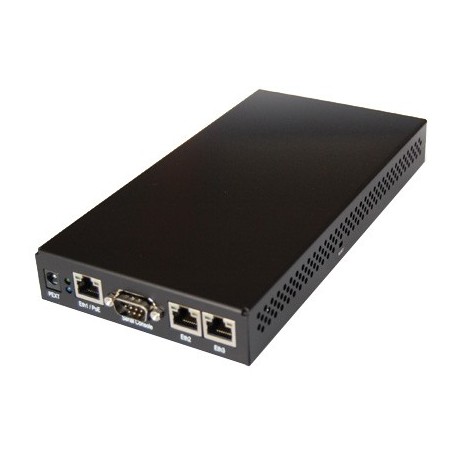

Mikrotik RB433 Wireless Indoor (1 bh AP ABG)

Spesifikasi produk Mikrotik RB433 Wireless Indoor

Product Code

• RB433

Architecture

• MIPS-BE

CPU

• AR7130 300MHz

Current Monitor

• No

Main Storage/NAND

• 64MB

RAM

• 64MB

SFP Ports

• 0

LAN Ports

• 3

Gigabit

• No

Switch Chip

• 1

MiniPCI

• 3

Integrated Wireless

• No

MiniPCIe

• 0

SIM Card Slots

• No

USB

• No

Memory Cards

• No

Power Jack

• 10-28V

802.3af Support

• No

POE Input

• 10-28V

POE Output

• No

Serial Port

• DB9/RS232

Voltage Monitor

• No

Temperature Sensor

• No

Dimentions

• 150mm x 105mm

Operating System

• RouterOS

Temperature Range

• -30C .. +60C

RouterOS License

• Level4

Ringkasan produk Mikrotik RB433 Wireless Indoor

Perakitan Perangkat Keras
Pertama penggunaan Port:

1. Masukkan kartu MiniPCI;
2. Pasang papan dalam kasus dan menghubungkan kabel antena, jika diperlukan;
3. Sambungkan periferal dan kabel lainnya;
4. Colokkan kabel listrik untuk menyalakan papan.

Powering
Board menerima powering baik dari colokan listrik atau LAN1 port Ethernet:

• langsung input daya jack J801 (5.5mm luar dan 2mm diameter dalam, perempuan, pin plug positif) menerima 10 .. 28 V DC (proteksi tegangan dimulai pada 30V).
• LAN1 port Ethernet J601 menerima 10 .. 28 V DC masukan (pada papan, tegangan yang lebih tinggi diperlukan untuk mengkompensasi kehilangan daya pada kabel panjang, setidaknya 18V disarankan) dari non-standar (pasif) Power over Injektor Ethernet (tidak ada kekuasaan atas datalines).

Output maksimum power supply yang tersedia untuk kartu perpanjangan biasanya 16W.

Proses booting
Koneksi pertama harus dilakukan melalui kabel Ethernet. Buka 192.168.88.1 di browser web Anda, dan pilih "Webfig" untuk browser berbasis konfigurasi atau "Winbox" untuk Windows utilitas dengan fungsi yang sama. Username admin dan tidak ada password. Dalam hal koneksi IP tidak tersedia, Winbox dapat digunakan untuk menghubungkan ke alamat MAC dari perangkat. Informasi lebih lanjut di sini: http://wiki.mikrotik.com/wiki/First_time_startup Dalam kasus Anda ingin mem-boot perangkat dari jaringan, misalnya untuk menggunakan MikroTik netinstall, tahan tombol RESET perangkat ketika memulai itu sampai lampu LED mati, dan perangkat akan mulai mencari server netinstall.
Hal ini juga memungkinkan untuk terhubung dengan port serial RS232C onboard. Port serial diatur secara default untuk 115200bit / s, 8 data bit, 1 stop bit, no parity, flow control off.
Slot ekstensi dan Port

• 1. Tiga port Ethernet, mendukung otomatis silang / koreksi kabel lurus (Auto MDI / X), sehingga Anda dapat menggunakan salah satu kabel lurus atau cross-over untuk menghubungkan ke perangkat jaringan lainnya. Port Ethernet pertama menerima 10 .. 28V DC powering dari pasif PoE injector. Dua port Ethernet tidak mendukung PoE powering.
• 2. Tiga MiniPCI Type IIIA / IIIB port dengan 3.3V sinyal listrik.
• 3. DB9 RS232C asynchronous port serial.
• 4. slot kartu microSD untuk ekspansi penyimpanan (hanya pada RB433AH) Lihat www.routerboard.com untuk informasi lebih lanjut. Hubungi support@mikrotik.com untuk pertanyaan dukungan. 31-Jan-2012

Kancing-kancing

• RouterOS ulang lubang. Saat boot, dan memegang benda logam di lubang ini (sehingga itu logam sisi sirkuit pendek) akan menyebabkan software RouterOS diatur ulang ke default
• BIOS Loader tombol backup. Memegang tombol saat boot akan menyebabkan bootloader cadangan yang akan digunakan.

Operasi Support System
Saat ini sistem operasi diuji adalah MikroTik RouterOS (mulai dari versi 3.4).
Hak Cipta dan Informasi Jaminan
Copyright MikroTikls SIA. Manual ini berisi informasi yang dilindungi oleh hukum hak cipta. Tidak ada bagian dari itu dapat direproduksi atau ditransmisikan dalam bentuk apapun tanpa izin tertulis dari pemegang hak cipta. RouterBOARD, RouterOS, RouterBOOT dan MikroTik adalah merek dagang dari MikroTikls SIA. Semua merek dagang dan merek dagang terdaftar muncul dalam manual ini adalah milik dari pemegang masing-masing.
Hardware. MikroTik menjamin semua peralatan seri RouterBOARD untuk jangka waktu lima belas (15) bulan sejak tanggal pengiriman untuk bebas dari cacat bahan dan pengerjaan penggunaan dan layanan normal, kecuali dalam kasus kerusakan yang disebabkan oleh mekanik, kerusakan disengaja atau dimaksudkan listrik atau lainnya disebabkan oleh penggunaan yang tidak benar atau karena angin, hujan, kebakaran atau kejadian alam lainnya.
Untuk kembali unit gagal MikroTik, Anda harus melakukan berikut RMA (Return Merchandise Authorization) prosedur. Ikuti petunjuk di bawah ini untuk menghemat waktu, upaya, menghindari biaya, dan meningkatkan kecepatan proses RMA.

• Jika Anda telah membeli produk Anda dari Reseller Mikrotik, silakan hubungi perusahaan Reseller mengenai semua garansi dan masalah perbaikan, petunjuk berikut berlaku hanya jika Anda membeli peralatan Anda langsung dari MikroTik di Latvia.
• Kami tidak menawarkan perbaikan untuk produk yang tidak tercakup oleh garansi. Pengecualian dapat dilakukan untuk RB1000, RB1100 RB1200 dan Perangkat Out-of-garansi dan perangkat tidak tercakup oleh garansi dikirim ke Mikrotikls akan dikembalikan ke pengirim dengan biaya pengirim.

RMA Instruksi terletak di halaman web kami di sini: http://rma.mikrotik.com
Manual. Manual ini disediakan "sebagaimana adanya" tanpa jaminan apapun, tersurat maupun tersirat, termasuk, namun tidak terbatas pada, jaminan tersirat tentang diperjualbelikan dan kesesuaian untuk tujuan tertentu. Produsen telah membuat setiap usaha untuk memastikan keakuratan isi manual ini, bagaimanapun, adalah mungkin bahwa hal itu mungkin berisi ketidakakuratan teknis, ketik atau kesalahan lainnya. Tidak ada kewajiban diasumsikan untuk setiap ketidakakuratan ditemukan dalam publikasi ini, maupun untuk langsung maupun tidak langsung, insidental, konsekuensial atau kerusakan lainnya yang dapat dihasilkan dari ketidakakuratan tersebut, termasuk, namun tidak terbatas pada, hilangnya data atau keuntungan. Silakan laporkan ketidakakuratan ditemukan support@mikrotik.com
